氣動執行機構的分類及介紹

常見的執行機構有薄膜式和活塞式兩大類。其中薄膜式執行機構為常用，它可以用作一般控制閥的推動裝置，組成氣動薄膜式執行器。氣動薄膜式執行機構的信號壓力p作用于膜片，使其變形，帶動膜片上的推桿移動，使閥芯產生位移，從而改變閥的開度。它結構簡單，價格便宜，維修方便，廣泛應用。氣動活塞執行機構使活塞在氣缸中移動產生推力，顯然，活塞式的輸出力度遠大于薄膜式。因此，薄膜式適用于出力較小、精度較高的場合；活塞式適用于輸出力較大的場合，如大口徑、高壓降控制或蝶閥的推動裝置。除薄膜式和活塞式之外，還有一種長行程執行機構，它的行程長，轉矩大，適用于輸出角位移和大力矩的場合。氣動執行機構接收的信號標準0.02Zhi0.1MPa。

氣動薄膜執行機構有正作用和反作用兩種形式。當來自控制器或閥門定位器的信號壓力增大時，閥桿向下的動作的叫正作用執行機構；當信號壓力增大時，閥桿向上動作的叫反作用執行機構。正作用執行機構的信號壓力是通入波紋膜片上方的薄膜氣室；反作用執行機構的信號壓力是通入波紋膜片下方的薄膜氣室。通過更換個別零件，兩者就能互相改裝。

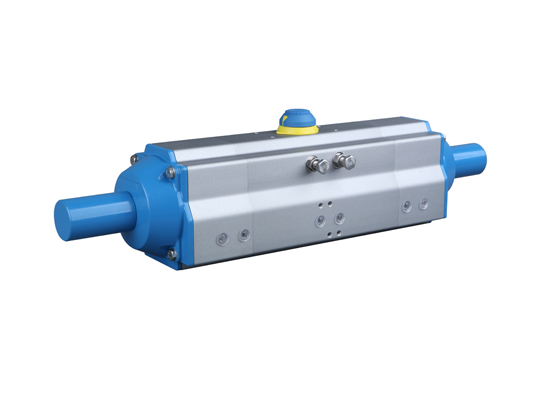

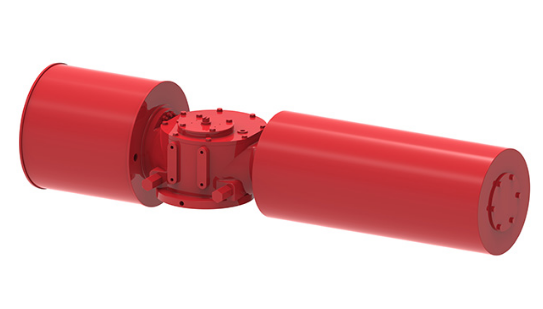

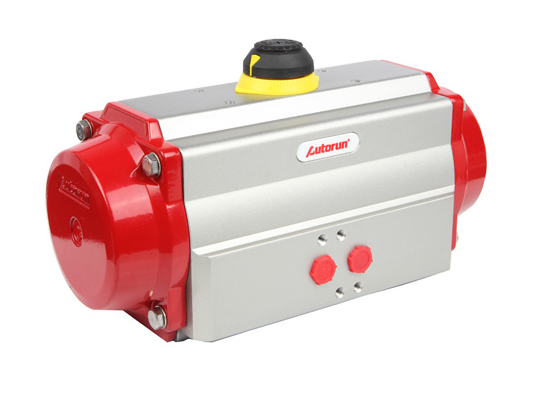

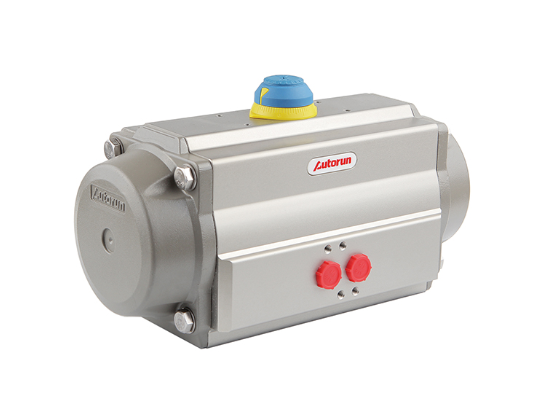

氣動活塞執行機構的主要部件為氣缸、活塞、推桿。氣缸內活塞隨氣缸內兩側壓差的變化而移動。根據特性分為比例式和兩位式兩種。兩位式根據根據輸入活塞兩側操作壓力的大小，活塞從高壓側被推向低壓側。比例式是在兩位式基礎上加以閥門定位器，使推桿位移和信號壓力成比例關系。

電氣閥門定位器的作用

（1）用于對調節質量要求高的重要調節系統，以提高調節閥的定位及可靠性。

（2）用于閥門兩端壓差大（ △p>1MPa）的場合。通過提高氣源壓力增大執行機構的輸出力，以克服液體對閥芯產生的不平衡力，減小行程誤差。

（3）當被調介質為高溫、高壓、低溫、有毒、易燃、易爆時，為了防止對外泄漏，往往將填料壓得很緊，因此閥桿與填料間的摩擦力較大，此時用定位器可克服時滯。

（4）被調介質為粘性流體或含有固體懸浮物時，用定位器可以克服介質對閥桿移動的阻力。

（5）用于大口徑（Dg>100mm）的調節閥，以增大執行機構的輸出推力。

（6）當調節器與執行器距離在60m以上時，用定位器可克服控制信號的傳遞滯后，改善閥門的動作反應速度。

（7）用來改善調節閥的流量特性。

（8）一個調節器控制兩個執行器實行分程控制時，可用兩個定位器，分別接受低輸入信號和高輸入信號，則一個執行器低程動作，另一個高程動作，即構成了分程調節。
